Trubkový výměník JAD X 3.18 se šroubovicovými trubkami

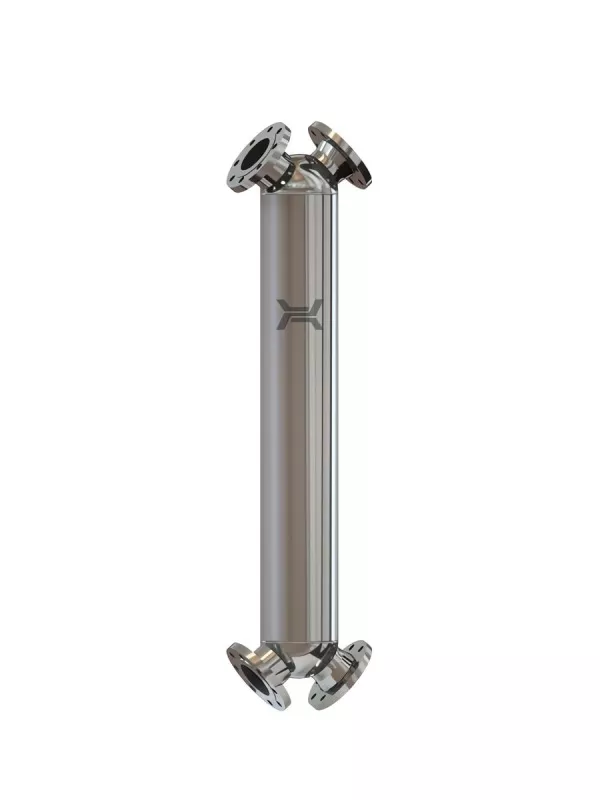

Nerezový svařovaný trubkový výměník JAD X 3.18 s hladkými šroubovicovými trubkami
kliknutím zvětšíte
| Kód: | 0102-0001 |
| Výrobce: |  |
| s DPH : | 47 214,20 Kč |
| Cena bez DPH : | 39 020,00 Kč |
| DPH: | 21 % |
| Dostupnost: | na dotaz |
Související kategorie
Výměníky tepla trubkové - Trubkové výměníky JAD
Výměníky tepla trubkové - Trubkové výměníky JAD - Trubkové výměníky JAD X
Výměníky tepla trubkové - Trubkové výměníky JAD - Trubkové výměníky JAD XK
| Pracovní parametry | FF; MF; BF | |
| Průměr trubky [mm] | 8 | |
| Teplosměnná plocha [m2] | 2 | |
| Objem šroubovice [l] | 4 | |
| Objem pláště [l] | 5 | |
| Hmotnost [kg] | 25 | |
| Materiál | STA; PRO | |
| Typ a materiál připojení | příruby CS; příruby SS; WD | |
| Velikost připojení | DN50; OD 60,3 mm | |
| Rozměry [mm] verze FF | A | 172 |
| B | 1510 | |
| C | 1634 | |
| D | 278 | |
| Dz | 102 | |
| alfa | 100o | |
Pracovní parametry
| Pracovní parametry | Strana trubek | Strana pláště |
| FF | 203oC / 16 bar | 203oC / 16 bar |
| MF | 250oC / 25 bar | 203oC / 16 bar |
| BF | 203oC / 35 bar | 203oC / 16 bar |
Označení
SS - nerezová ocel
CS - uhlíková ocel
WD - hrdla pro pájení
STA – plášť A304L (nerez 18-10; WNR 1.4307), trubky A321 (nerez 18-10; WNR 1.4541)
PRO - plášť i trubky A316L (nerez 17-12-2,5 ; WNR 1.4404)
Potravinářství
HVAC
Strojní průmysl
Těžební průmysl
Petrochemický průmysl
Farmaceutický průmysl
Energetický průmysl
VIK
Bazénářství
