Trubkový výměník JAD X 12.114 se šroubovicovými trubkami

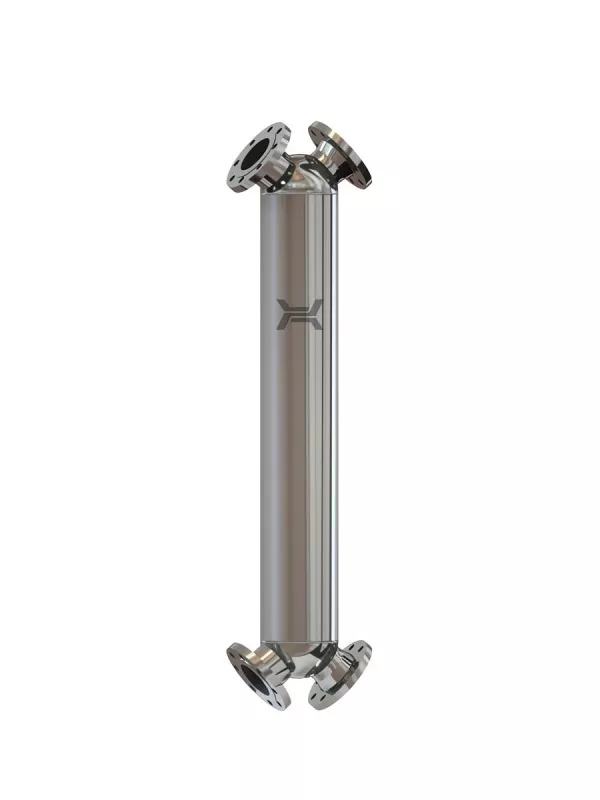

Nerezový svařovaný trubkový výměník JAD X 12.114 s hladkými šroubovicovými trubkami
kliknutím zvětšíte
Zboží není skladem
| Kód: | 0107-0001 |
| Výrobce: |  |
| Cena: | na dotaz |
| DPH: | 21 % |
| Dostupnost: | na dotaz |
Související kategorie
Výměníky tepla trubkové - Trubkové výměníky JAD - Trubkové výměníky JAD X
| Pracovní parametry | FF; MF; BF | |
| Průměr trubky [mm] | 8 | |
| Teplosměnná plocha [m2] | 18,4 | |
| Objem šroubovice [l] | 20,1 | |
| Objem pláště [l] | 52,2 | |
| Hmotnost [kg] | 152 | |
| Materiál | STA; PRO | |
| Typ a materiál připojení | příruby CS; příruby SS; WD | |
| Velikost připojení | DN125; OD 139,7 mm | |
| Rozměry [mm] verze FF | A | 344 |
| B | 1681 | |
| C | 1883 | |
| D | 484 | |
| Dz | 273 | |
| alfa | 110o | |
Pracovní parametry
| Pracovní parametry | Strana trubek | Strana pláště |
| FF | 203oC / 16 bar | 203oC / 16 bar |
| MF | 250oC / 25 bar | 203oC / 16 bar |
| BF | 203oC / 35 bar | 203oC / 16 bar |
Označení
SS - nerezová ocel
CS - uhlíková ocel
WD - hrdla pro pájení
STA – plášť A304L (nerez 18-10; WNR 1.4307), trubky A321 (nerez 18-10; WNR 1.4541)
PRO - plášť i trubky A316L (nerez 17-12-2,5 ; WNR 1.4404)
Pro více informací se odkažte na náš výpočetní software
